江门西门子代理商

江门西门子代理商

简要描述:江门西门子代理商
CPU313及系统软件。它完成电压和电机运行状态监测,实时进行逻辑判断,发出电机分批自启动指令。CPU313有4种操作选择:RUN—P、RUN、STOP和MRES运行方式。
模拟量输入模块SM331(8路输入)。它把电压变送器输入的4-20mA的模拟量转换为数字信号,并将数字信号送到PI,C的控制单元,以供PLC做出电压判断。
数字量输入模块SM321。16路输入2个

产品型号: 一级代理

所属分类:代理商

更新时间:2021-08-16

厂商性质:代理商

详情介绍

江门西门子代理商

SIMATIC S7-200

  西门子S7-200是超小型化的PLC,适用于各行各业,各种场合中的自动检测、监测及控制。

  从CPU模块的功能来看,SIMATIC S7-200系列小型PLC发展至今大致经历了两代:代产品其CPU模块为CPU 21X,主机都可进行扩展,它具有四种不同结构配置的CPU单元:CPU 212,CPU 214;CPU 215和CPU 216。第二代产品其CPU模块为CPU 22X,是在21世纪初投放市场的,速度快,具有较强的通信能力。它具有四种不同结构配置的CPU单元:CPU 221,CPU 222,CPU 224和CPU 226,除了CPU 221之外,其他都可加扩展模块。

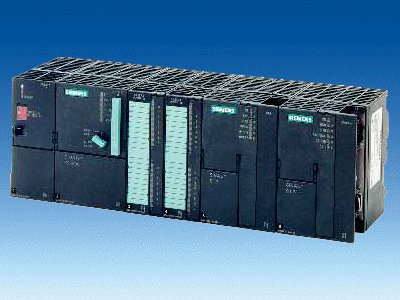

SIMATIC S7-300

  西门子 S7-300是模块化小型PLC系统,能满足中等性能要求的应用。各种单独的模块之间可进行广泛组合构成不同要求的系统。

  从CPU模块来分,S7-300 PLC大致可以分为紧凑型、标准型、革新性、户外性、故障安全性、特种这几类。紧凑型CPU包括312C、313C、313C-2PtP、313C-2DP、314C-2PtP、314-2DP。标准型CPU有313、314、315、315-2DP、316-2DP。革新性CPU有312、314、315-2DP、317-2DP、318-2DP。户外性CPU有312 IFM、314 IFM、314(户外性)。故障安全性CPU有315F、315F-2DP、317F-2DP。特种性CPU包括317T-2DP、317-2PN/DP。

SIMATIC S7-400

  S7-400 PLC是用于中、高档性能范围的可编程序控制器。 S7-400 PLC采用模块化无风扇的设计,可靠耐用,同时可以选用多种级别(功能逐步升级)的CPU,并配有多种通用功能的模板,这使用户能根据需要组合成不同的系统。当控制系统规模扩大或升级时,只要适当地增加一些模板,便能使系统升级和充分满足需要。


江门西门子代理商

西门子中型可编程控制器系列S7-300技术革新啦!S7-300 PLC是SIMATIC S7家族中的中型可编程序控制器,作为以前版本的升级,新一代固件版本为V3.0的S7-300系列的CPU 312、314、315-2 DP 和315F-2 DP已经发布,这些CPU都有新的订货号。
  新一代的S7-300系列CPU与以前对应版本备件兼容,具备以下亮点:性能方面,性能提升了2倍或者更高。内存方面,CPU 314 从96 KB扩展到128 KB ,CPU 315-2 DP从128 KB扩展到256 KB ,CPU 315F-2 DP从 192 KB扩展到384 KB。此外,可以同时在线监控两个快,技术数据也趋于*,I/O过程映像区增大。同时,CPU 315(F)-2 DP 的PROFIBUS可以使用同步模式,并带有可以进行数据设置的路由。
性能提升
  新一代的S7-300 CPU性能比现有的312,314 和315(F)-2 DP CPU有了显著提升,例如,新一代的CPU的用户程序执行速度是原来CPU的2倍或更高。位运算时间缩减到50ns,字运算时间缩减到90ns,定点和浮点数运算性能也有了较大的提升。
同时监控两个块
  新一代S7-300固件版本V3.0CPU的可以同时在线监控两个块,用户可以选择在一个PG或PC上同时监视两个块或在两个PG或PC上同时监控一个块。此外,增加了在块状态中监视的程序行数,只有在STEP 7 V5.4 SP5中才有这个功能。
技术数据的*性
  S7-300 CPU的技术数据趋于*。已经对下面这些S7-300 CPU的固件进行了*化或增添了一些功能:
——所有的S7-300 CPU具有相同的块数量(FC、FB、DB)
——相同的本地数据量大小
——每个优先级具有相同的嵌套层数:16
——除了CPU312以外的S7-300 CPU具有相同的块容量:64KB
——所有S7-300 CPU都具备:300个可同时激活的Alarm_S块
——相同的时间延时中断OB块:OB20 和OB21
——相同的周期中断OB块:OB32、 OB33、OB34 和OB35
——相同的全局通信数量:8
——断点数目从2个增加到4个
——CPU312 的标签有256 字节
——CPU 312 具有256个S7定时器/S7 计数器
——诊断缓冲器
  诊断缓冲器的大小:500条诊断信息,的100条具有保持功能
  CPU运行状态下显示的诊断缓冲器条目可以为10到499条。默认值为10条。
兼容性
  新一代的S7-300 CPU 在具有备件兼容性的条件下可以替代以前的版本。
  旧版本的312、314、315(F)-2 DP CPU仍然可以订货,在大约1年的时间内,旧版本的312、314、315(F)-2 DP CPU和新一代的CPU可以同时提供,在此之后,我们只提供V3.0或更高版本的CPU。
一、电机分批自启动技术在石油化工等连续生产企业中有着广泛的用途。以PLC为核心控制单元的电机分批自启动系统具有以下功能及特点:
1、能够实时地监控电机的运行状态;

2、记忆电网波动前电机的运行状态,只有在电网波动前处于运行状态而且在电网波动时停机的电机才具备电机自启动条件;


3、准确及时地捕获电网电压信息。

4、分批自启动的电机按照工艺流程需要,在PLC中预先设置,同时为避免多台电机在自启动中对电网的影响、电机分批自启动中采用分批延时处理方式;

5、具有多路输入和多路输出功能,实现多台电机自启动集中控制;

6、具备远程通信接口,实现与上位机或DCS系统的通信,在上位机或DCS系统中方便地对该系统进行监控和维护。

洛阳石油化工总厂的2套PLC电机分批自启动设备,采用西门于S7-300系列PLC,它以CPU313为*处理单元,每执行1000条二进制指令约需 0.7ms。S7—300同时具备128点数字量输入/输出和32路模拟量输入/输出,12KB的RAM,20KB的负载存储器;完*够满足电机状态和 系统电压的实时监控和及时实现电机分批自启动的要求。
二、系统组成

2套PLC电机分批自启动系统根据变电所供电方式,每一段低压母线采用l台PLC。系统硬件主要分为外围电路和核心单元2部分。外围电路主要完成母线电 压、电机运行状态等信号的采集、处理和转换以及电机启动指令的驱动等。核心单元(即PLC)主要完成信号处理,发出电机驱动指令。

2.1外围电路
外围电路主要包括以下几个部分:

1、母线电压采样监测。它通过1个电流型电压变送器将0—380V交流母线电压转换为4*20mA直流信号。

2、电机运行状态信号监控。电机运行状态信号通过电机控制回路中的1个干接点输入到PLC的输入模块。所有信号的输入都经过光藕隔离,以提高抗干扰能力。

3、电机驱动单元。电机启动信号由PLC发出,输出单元不直接驱动电机,而是通过1个220V、10A AC的中间继电器带动电机操作回路。这样一方面提高了驱动能力,另一方面使得电气操作回路和PLC控制回路分隔,提高了系统的安全可靠性。

2.2核心单元
根据系统的要求,其核心PLC主要有以下几部分:

1、CPU313及系统软件。它完成电压和电机运行状态监测,实时进行逻辑判断,发出电机分批自启动指令。CPU313有4种操作选择:RUN—P、RUN、STOP和MRES运行方式。

2、模拟量输入模块SM331(8路输入)。它把电压变送器输入的4-20mA的模拟量转换为数字信号,并将数字信号送到PI,C的控制单元,以供PLC做出电压判断。

3、数字量输入模块SM321。16路输入2个,32路输入1个,完成62台电机运行状态监测和PLC电机分批自启动系统运行、调试状态监侧,电机运行状态信号通过电机操作回路中的接触器辅助接点接至该模块。

4、数字量输出模块SM322(输出8路)。接受PLC控制单元的指令,完成电机驱动信号输出,通过出口中间继电器,驱动电机操作回路,完成电机分批自启动。

三、系统软件设计

电机分批自启动系统软件主要任务为:

1、完成系统初始化;

2、正常状态下的数据监测;
3、电网电压出现波动后,即电网电压降至70%,所有电机都会因为电气保护装置而强制退出运行,在此之前,程序已经做出判断并锁存电机状态信号;

4、当电力系统恢复正常(3s内,母线电压恢复至95%)时,程序依据故障前保存的电机状态信号、对具备白启动条件的电机。按照顺序分批发出启动信号,使其恢复运行;

5、无论在正常状态下或是在电机自启动过程中,PLC均实时监侧母线电压;

6、通信接口程序。包括系统监测数据和故障信息,PLC将采集的母线电压信息、电机启动状态信息传输到上位机或DCS系统,便于维护人员实时了解设备运行状况。

西门子面向复杂运动控制应用推出的运动控制系统。除 SIMATIC 和 SINUMERIK 外,它也是自动化产品线的组成部分。通过 SIMOTION,可在多种硬件平台上,通过公用的工程组态系统对运动控制系统中的综合运动控制功能以及 PLC 和工艺功能进行扩展。SIMOTION 大大提高了机器规划与工程设计中的灵活性。这种灵活性进一步优化了机器开发的总成本。系统由三个部分组成:

工程组态系统
通过工程组态系统,可在一个集成化的系统中来解决运动控制、逻辑和技术任务,它提供了用于编程和参数分配、测试和调试以及诊断所有必要工具。
运行版软件模块
这些模块提供了各种运动控制功能和技术功能。通过选择适宜模块,可针对特定机器来定制系统功能。
硬件平台
各种平台使 SIMOTION 运动控制系统成为一个完整系统。使用工程组态系统和相关运行版软件模块开发的应用程序可在不同硬件平台上使用,从而使您能够针对特定机器选择zui适宜的平台。
安全说明
西门子为其产品及解决方案提供工业安全功能,以支持工厂、解决方案、机器、设备和/或网络的安全运行。这些功能是整个工业安全机制的重要组成部分。西门子强烈建议您定期了解产品更新和升级信息。西门子强烈建议您定期检查产品的更新和升级信息。

要确保西门子产品和解决方案的安全操作,还须采取适当的预防措施(例如:设备单元保护机制),并将每个组件纳入全面且*的工业安全保护机制中。此外,还需考虑到可能使用的所有第三方产品。
来自西门子工业自动化系统集团的生产执行系统产品组合。

随着高度动态的市场以及性能需求方面挑战的提高,集成生产工厂中的有效数据处理成为其获得成功的关键因素。满足这些需求的*方法是使用整体、可扩展的生产执行系统。SIMATIC IT 是一款可扩展、基于标准的生产执行及智能系统,提供有多种功能,并能经济的、以较高的产品质量实现优化使用。

SIMATIC IT 提供有用于应用构建功能的宽调色板。生产研发及生产环境的可组态标准功能由标准产品部件提供。同时 SIMATIC IT 还包括丰富的集成功能套件。其标准功能包括与业务系统、控制系统以及 PLM 之间的协作能力。

SIMATIC IT 解决方案不但包括标准功能,而且能够完全满足特定过程或工厂的特殊要求。该生产管理软件提供有整套功能,包括由西门子或西门子的合作伙伴提供的售前服务、*、培训及实施服务。

由于其特殊性质,以及为了保证能够*满足客户需求,SIMATIC IT *不支持自动下载。

西门子将非常乐意为用户提供服务,从而指导用户进一步理解自身需求。请访问:
SIMATIC S7-300 是模块化的微型 PLC 系统,可满足中、低端的性能要求。

模块化、无风扇设计、易于实现分布式结构以及方便的操作,使得 SIMATIC S7-300 成为中、低端应用中各种不同任务的经济、用户友好的解决方案。
