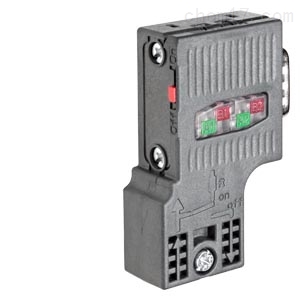

6ES7972-0BB12-0XA0接头

6ES7972-0BB12-0XA0接头

简要描述:6ES7972-0BB12-0XA0接头
(1)需要提供电源模块来为该系列模块供电,如果电源模块供电能力不能满足要求,需要再增加电源模块的数量;
  (2)支持多线连接的模块;
  (3)具有多种功能,拥有多个模块种类,例如:电机起动器,安全技术,功能模块,CPU,通讯模块等;
  (4)可以安装在危险区域,例如:Zone 2;
  (5)具有高速模块,即HS,可以满足高速和高精度要求;

产品型号:

所属分类:DP接头

更新时间:2021-06-15

厂商性质:代理商

详情介绍

6ES7972-0BB12-0XA0接头



插头6ES7972-0BB42-0XA0
160 至 830 mm 长的安装导轨上有两个固定螺钉孔。同时还提供了一套用于将安装导轨接
地的螺钉。
2000 mm 长的安装导轨设计为用于特殊长度的安装组合,固定螺钉时无需开孔。安装导
轨未带接地用螺钉套件(可作为附件进行订购附件/备件 (页 371)”)。
有关大孔距,请参见钻孔尺寸表。
所需工具
市售钢锯
钻床 ∅ 6.5 mm
螺丝刀
10 号可调螺钉扳手或套筒扳手,用于接地电缆连接
可调螺钉扳手,用于所选固定螺钉
用于接地电缆的剥线工具和压接工具
准备 2000 mm 安装导轨
要准备 2000 mm 安装导轨以进行安装,请按以下步骤操作:
1. 将 2000 mm 的安装导轨切割为所需的长度。
2. 标注孔。有关所需尺寸,请参见钻孔尺寸表:
位于安装导轨开头和末尾的两个钻孔
其它钻孔以大 500 mm 的相同间距沿着标识槽排列
3. 根据所选的固定类型,钻取所标注的孔。
4. 确保安装导轨上无毛刺/裂口或金属屑。
说明
为了牢固安装各模块,请确保将钻孔定位在标识槽的中心位置,且仅使用大规格的螺
钉。
连接保护性导线
S7-1500 自动化系统/ ET 200MP 分布式 I/O 系统必须连接到电气系统的保护导线系统,
以确保电气安全。
要连接保护性导线,请执行以下步骤:
1. 剥去直径小为 10 mm的接地导线外皮。使用压线钳连接一个用于 M6 螺栓的环形
电缆接线片。
2. 将附带的螺栓滑入 型槽中。
3. 将垫片、带接地连接器的环形端子、扁平垫圈和锁定垫圈插入螺栓(按该顺序)。旋
转六角螺母。通过该螺母将组件拧紧到位(拧紧扭矩 4 Nm)。
4. 将接地电缆的另一端连接到中央接地点/保护性母线 (PE)


西门子ET200S和西门子ET200SP是分布式I/O模块中的其中一个系列,广泛的应用在由西门子PLC组成的各种自动化控制系统中。它们作为分布式I/O,主要的作用是将分散的设备信号采集起来,并通过Profinet,Profibus DP等通讯方式与CPU之间建立连接,实现CPU对远程设备的I/O控制。这种分布式I/O的控制方式在工厂自动化系统中具有典型的应用,并为我们解决了如何控制分散设备集中控制的问题。西门子分布式I/O有多种类型,其中ET200S和ET200SP是较为常用的两种,它们之间也有一些区别。本文下面对这两种类型的模块区别做一个说明,为我们在项目的选型,控制方案的制定过程中提供参考。

  二、西门子ET200S与ET200SP区别

  西门子ET200S和ET200SP都是分布式I/O,它们在使用过程中有一些类似的用法,例如:都可以支持Profinet通讯方式与主CPU进行数据交换;都可以作为远程的I/O模块进行设备信号的采集和发送;除了这些基本功能外,它们分别有一些各自的特点,下面介绍如下:

  1. ET200S特点

  (1)需要提供电源模块来为该系列模块供电,如果电源模块供电能力不能满足要求,需要再增加电源模块的数量;

  (2)支持多线连接的模块;

  (3)具有多种功能,拥有多个模块种类,例如:电机起动器,安全技术,功能模块,CPU,通讯模块等;

  (4)可以安装在危险区域,例如:Zone 2;

  (5)具有高速模块,即HS,可以满足高速和高精度要求;

  (6)具有集成DI/DO的紧凑型扩展模块,例如:西门子ET 200S紧凑型;

  2. ET200SP特点

  (1)可以实现Profinet和Profibus DP两种通讯方式;

  (2)各个负载电势组的形成不需要电源模块,这是和ET200S一个显著的区别;

  (3)系统支持接线,运行中插拔模块,模块空缺运行,诊断功能等;

  (4)采用直插式端子,节省了布线的空间,我们可以单手接线而不需要使用工具,

  (5)模块设计更加紧凑,单个模块多支持16通道,相比ET200S,模块通道增加了一倍;

  (6)编程组态可以通过Step7 V5.5,前提是需要导入GSD文件或者使用TIA博途STEP7 V14软件

6ES7972-0BB12-0XA0接头模块



图一:

①电缆的屏蔽层

②电缆保护层

③总线接线端子,PCB上的标识用于连接总线电缆

剥去电缆的绝缘层。

将绿色和红色的线插入端子(A1、B1或A2、B2,建议A=红色,B=绿色)。

将电缆压紧到线槽中。

将绿色和红色的芯线在端子上拧紧。
图二:
总线连接的第1个和后一个节点上profibus,电缆必须始终连接在左侧(见连接器标记A1,B1)。

①PROFIBUS上的第1个和后一个节点的拨码开关设置为:“on”(终端电阻器接通)。

②电缆屏蔽层必须完好接触在裸露的金属导上。
图三:

对于其它所有节点上的PROFIBUS总线连接,进线电缆应该始终连接在左边(A1,B1),出线电缆应始终连接右边(A2,B2)。

①PROFIBUS上的其他所有节点上的拨码开关设置为:“off”(终端电阻断开)。

②电缆屏蔽层必须完好接触在裸露的金属导。

提示:当开关处于“ON”的位置,从这一点到其他节点的PROFIBUS将断开连接。
